如何處理串聯電抗器燒毀的問題

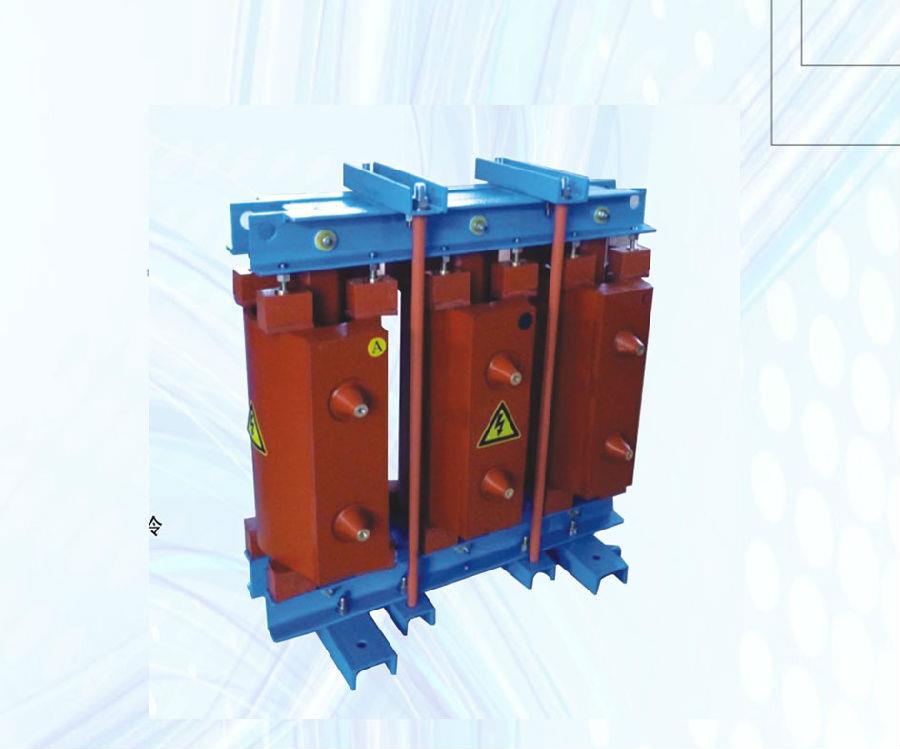

　　串聯電抗器(電容電抗器)一般串聯在高壓電力電容器或電容器組回路中，其要效果是抑制高次諧波，減少網絡電壓波形的畸變，約束電容器在分相切投時的涌流。串聯電抗器(電容電抗器)在工作中常出現燃燒現象如下：

　　一、串聯電抗器(電容電抗器)引線接頭燃燒。

　　在電網中工作中，常常出現串聯電抗器(電容電抗器)引線接頭燃燒的現象。即外絕緣、各相出線端子與引出銅排聯接處灼傷顯著，某相負荷側引線端子燒熔掉落。電容器完好無缺，對電抗器進行相關試驗，未發現失常。

　　經剖析認為繞組與引線聯接不良，在工作中，因為振蕩發生繞組與引線聯接松動，觸摸電阻偏大，電容器組合電抗器投入工作后端子聯接處失常發熱，導致觸摸電阻進一步變大，惡性循環后聯接處溫度急劇上升，高溫致使端子燒損并拉弧引起相間短路。應在設計電抗器中要考慮防止繞組與引線聯接處因接松動引線燃燒現象。如在設計時使用螺栓聯接，要考慮防止螺栓翻滾，發生虛接，或用銅排與銅排聯接。

　　二、有分接電抗器燃燒剖析。

　　有分接電抗器是指在繞組上抽出一個或兩個分接頭，使電抗器能夠當成兩臺或三臺不同容量的電抗器使用。電抗器在工作中，因為設備時把電抗器引線接頭接錯，使電容器檔位與電抗器上的檔位不匹配，電抗器不能有效地濾掉高次諧波，起不到電抗器應有的效果，并使電抗器在分接段線匝電密升高數倍，溫升到達幾百K，鐵心磁密豐滿，然后使電抗器繞組燃燒。在使用說明書和外形圖中應注明設備方法?，F場設備人員一定要細心，防止設備差錯和松動現象。
