整流變壓器的內部結構介紹

　　整流變壓器鐵心采用冷軋硅鋼片。在較大型變壓器中，為了降低空載損耗，鐵心片采用全斜接縫。鐵心整體結構采用引進的先進技術。

　　網側線圈多采用連續式結構，調壓線圈多采用層式結構，而閥側線圈一般均為雙餅式結構。由于利用了電子計算機計算電場和線圈的沖擊特性，使得線圈結構具有優良的電氣特性和耐沖擊強度。

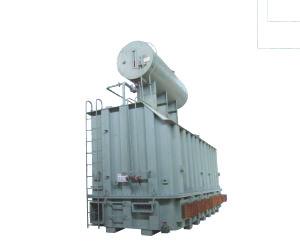

　　對于較大型整流變壓器，油箱采用了折扳式結構，不僅美化了外形，而且大大提高了油箱的機械強度。

　　閥側出線既有箱頂出線，又有箱壁出線，方便了與整流裝置的連線。

　　整流變壓器閥側出線端子采用環氧澆注成形低壓導電桿，使得變壓器外形美觀緊湊。

　　變壓器裝有各種溫度計、瓦斯繼電器、釋壓器、互感器等保護裝置，對于高電壓產品采用隔膜式儲油柜以保證變壓器的安全可靠運行。
