磁性調壓器的工作原理介紹

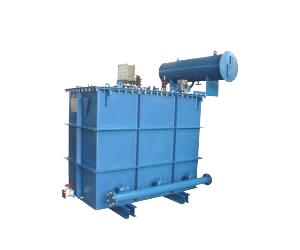

　　磁性調壓器是飽和電抗器(以下簡稱電抗器)與變壓器的有機組合。電抗器主要用來調節變壓器的輸入電壓，而變壓器則將可調的輸入電壓升高或降低到負載所需要的任意電壓值。

　　電抗器與變壓器之間既有電的聯系，又有磁的聯系，其結構類似于一般電力變壓器，不象其他類型調壓器具有機械傳動裝置或調節電壓的可動觸點。這種調壓器特別適用于高壓輸出或低壓大電流輸出的場合。鹽浴爐、電子轟擊爐、高壓靜電除塵裝置等調壓電源已廣泛采用達種調壓器。

　　當磁性調壓器輸入端接上電壓U1，輸出端接上額定負裁電阻R時，若直流控制電流Ik=0，則電抗器鐵心不受直流磁化，交流有效磁導率zui大，此時反映在繞組G上的阻抗比變壓器的一次總阻抗大得多。因此電源電壓認基本上分配在繞組G上，而變壓器一次側電壓UB1卻很小，達時可以得到負載電壓的下限值U2min。

　　逐漸增大Ik，由于電抗器鐵心受到不同程度的直流磁化，交流有效磁導率逐漸減小，因此電壓y5l和負載電壓U2逐漸增大。如果Ik達到額定值Jka，電抗器鐵心就被直流高度磁化而飽和，交流有效磁導率變得zui小，電杭器的阻抗與變壓器的一次總阻抗相比也為zui小。因此電壓U1基本上分配在繞組Bl上.此時負載電壓U2可達zui大位U2max
