電爐電壓器的工作原理及其區別

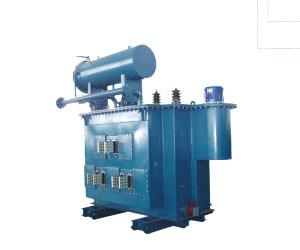

　　電爐變壓器的工作原理

　　電爐變壓器是煉鋼電弧爐的電源變壓器，電爐變壓器容量根據電弧爐大小及冶煉工藝配置。它通過調壓方式滿足冶煉工藝的要求。調壓方式分為有載調壓和無勵磁調壓兩種。有載調壓的大型電爐變壓器不帶串聯電抗器，無勵磁調壓的中小型電爐變壓器其結構形式可分為帶串聯電抗器的和不帶電抗器的兩種，這兩種結構能在兩次電壓下改變阻抗。前者靠串聯電抗器的投入和切除來改變阻抗。而后者則靠改變電爐變壓器自身高壓繞組的聯結方式來改變繞組阻抗。給用于鋼鐵冶煉的電弧爐供電的專用變壓器。容量大，結構復雜，技術要求較高。其副邊電壓低，一般從數十伏到數百伏，并要求能在較大范圍內調節；副邊電流往往達數千至數萬安。此外在鋼鐵冶煉中,熔化期需要功率大,要求變壓器能在2小時內有20%的過載能力。在煉鋼過程中，由于爐料的倒塌容易造成電極短路，所以電弧爐變壓器的原邊應串入限流電抗器，或使其具有較大的阻抗，以限制短路電流。

　　電爐變壓器與普通變壓器區別

　　1、過載能力要求不同。

　　2、抗短路能力不同。

　　3、運行時還要求供電的變壓器能調節電壓。

　　普通變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。例：T01，T201等。

　　電爐變壓器的作用

　　在冶金工業中，電爐用來熔煉優質合金鋼、鐵合金等；

　　在化學工業中，電爐用來生產黃磷、電石、合成樹脂等；

　　在機械工業中，電爐用于鑄鋼和鑄鐵的熔煉等。
