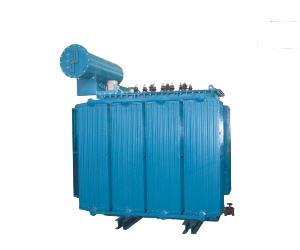

中頻爐變壓器結構特點

　　鐵心：采用材質性能不低于30ZH120冷軋硅鋼片;三相三柱平面對稱構造有均衡的三相磁路;每組(卷)芯片由薄鋼帶在專用鐵心卷繞機上繞制，壓力平均緊實;鐵心框片經真空退火處置，消除應力，提高電磁性能;鐵心外表涂環氧樹脂漆，防潮，固化。

　　繞組：采用低氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為雙層或四層圓銅式或新螺旋式，或箔式。高壓線圈為多層圓筒式;線圈油道為瓦楞構造，層間絕緣為雙面點膠紙;低壓及高壓外表均加繞環氧樹脂半粘性玻璃纖維帶，增加機械強度。器身、引線：采用絕緣紙板制造上下鐵軛絕緣;采用層壓木制造均衡墊塊絕緣;采用層壓紙板作引線支架;一切緊固件均為有效鎖緊的防松螺母。

　　油箱：采用三角形構造的全密封波紋油箱，三相均設置波紋片以保證散熱及補償隨油溫變化而致油體積變化的膨縮體積;箱蓋面上裝有帶壓力釋放閥的油位計便于加油及察看油面高度，及對變壓器內部突發故障過壓時釋放壓力平安維護。
